棚室设施覆膜辅助机械设备

1、研发人员和单位

刘晓东，河北省农林科学院经济作物研究所

2、成果简介

该设备已获得国家实用新型专利授权，专利授权号为：ZL201821789943.7。采取了减速增力的齿轮结构，设计了可固定于棚室设施上的专用支架，通过转动轴转动拉抻棚膜，刹车锁定转轴，保障棚膜被平展、稳妥的覆盖在设施骨架上。有效解决因风引起的纯人工无法覆膜、棚膜平展度不够、规避人工手动拉抻破膜风险、提高覆膜效率，达到节约人工、降低劳动强度的目的，实现节本增效。

3、参数要点

1.棚室覆膜机主要由主机箱、从动机箱、卷膜轴三部分构成，其主机箱、从动机箱总重量8.08kg，卷膜轴根据棚室跨度适时调整，一般采用1.2寸热镀锌管并以自攻丝固定卡膜槽。

2.主传动机箱内设置两级齿轮变速结构，传动比均为2:1,总传动比为4:1,输出转速为输入转速的1/4,在输入扭矩和力臂不变的情况下，实现4倍增力，即单人50kg力量能放大至200kg。

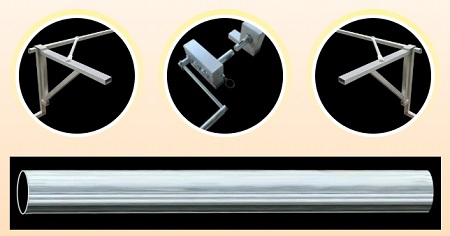

覆膜机构成

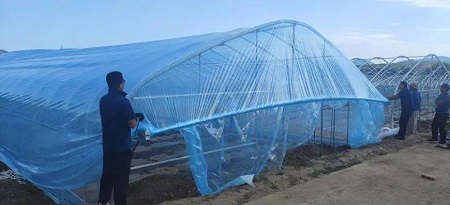

3.将棚膜在未安装覆膜机的一端先用卡簧固定好，铺设好棚膜后将另一端棚膜固定在覆膜机的卷膜轴上，摇动主机箱的摇把逐步将棚膜卷在卷膜轴上，当棚膜拉抻平展到位后，拧动主机箱侧面的顶丝卡死内部齿轮防止倒转，即可有条不紊的开展卡簧、绑绳等操作，固定好后可松开覆膜机并移至另外棚室进行覆膜操作。

4.采用该设备可抗4级风，即在4级风以下天气均可采用该设备进行覆膜。

4、适用区域

棚室覆膜机作为设施覆膜的辅助机械设备，可在全国适用。但全国各地棚室建造标准、水平、规格复杂多样，对棚型有一定的要求。

1.适用于采用塑料棚膜的棚室设施，而采用阳光板、玻璃等作为覆盖物的棚室设施不适用。

2.一般具有卡簧槽的钢骨架塑料大棚和日光温室上均可使用。但竹木结构、堆土日光温室等非标准化棚室，因没有卡簧槽和覆膜机支架安装点，所以不适用。

3.覆膜机采用了减速机的减速增力齿轮设计，部分棚室不适用的原因主要在支架的安装方面，可通过棚室微调或支架微调实现应用。

5、应用技术效果

规避大风对棚室覆膜的影响：棚室设施的顶膜或主膜宽度一般在8-12米之间，棚室上展开棚膜后巨大的面积受风后阻力极大，人力无法抗拒，容易造成棚膜吹飞或人员的摔伤。采用该设备4级以下风力天气条件下均可进行覆膜操作，不必再筛选等待无风天气。

降低覆膜工作用工，实现节本增效：传统人工覆膜因要预防不期而至的风力影响，覆膜时一般投入大量人力以保障快速完成操作，具有时间短、劳动强度大的特点。采用该设备后，每次覆膜用工量可将用工量从10人降至4-5人，减少用工50%以上。按照当前用工费日人均200元计算，每次覆膜投入成本可节约800-1000元。

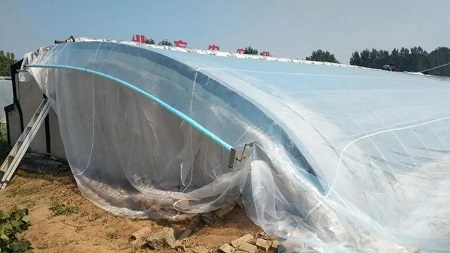

机械覆膜，棚膜更平展：人工覆膜因为要防风，速度过快，不能很好的调整棚膜，且工人间力度不匀，导致棚膜覆盖皱缩不平。采用覆膜机覆膜，力量均匀棚膜更平展，能有效的防止棚膜后期积尘、积雨、积雪等问题，且增强棚膜的透光性，更利于设施内农作物的生长、着色等。

规避破膜风险：人工拉抻棚膜时，存在手指抠破棚膜的风险，遇风时抠破棚膜机率更高，破膜后不仅降低棚膜使用年限而且保温性能降低；采用覆膜机后可有效避免破膜的风险。

6、应用情况

近年来，受河北省科技成果转化项目资助在河北省地区进行示范推广，包括青县、阳原县、赤城县、崇礼区、隆化县、丰宁县、围场县、丰南区、任泽区、阜平县、晋州市、井陉县等进行了推广应用，有效降低了劳动强度、用工成本，累计推广应用5000余栋棚室，以每栋棚室每次覆膜节约成本800元计算，累计节约成本400余万元，经济效益显著。
